「DESIGN U FRAME」工法介紹

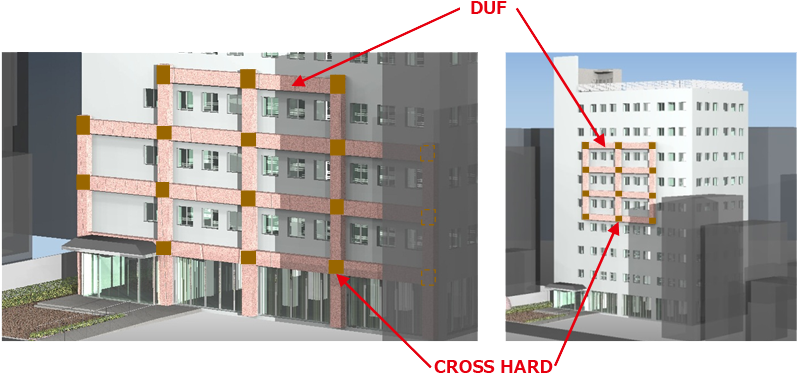

DUF 施作後外觀示意圖

DUF為RC外附式補強工法,其接頭區採用宇部高強度聚合物樹脂砂漿”CROSS HARD”(設計強度為600kgf/cm2)提升梁柱接頭強度,確保其破壞機制為桿件端部產生塑角(plastic hinges),已達其消能之目的。

DUF 施作後外觀示意圖

DUF型式及介紹

DESIGN U FRAME(DUF)補強工法是在既有建物外側增築RC構架的耐震工法。其基本補強型式為口形構架(增設梁、柱)(見型式一)。若受限於既有基礎開挖之困難,亦可彈性選擇不施作地梁(見型式二)。若下部建物含(既有基礎)強度足夠, 亦可選擇局部施作DUF方式補強。

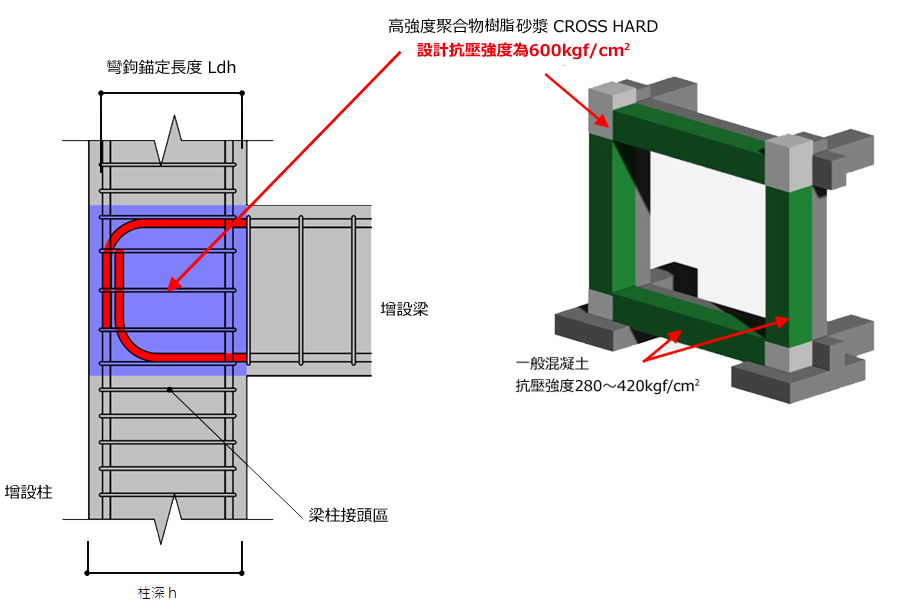

DUF工法之梁柱接頭採用高強度聚合物樹脂砂漿「CROSS HARD」(設計抗壓強度為600kgf/cm2),使梁柱接頭強度大幅提升, 確保梁、柱構件均能發揮應有強度(梁柱接頭不先發生破壞)。除此之外,梁主筋在接頭處的彎鉤錨定⾧度(Ldh)亦能因而有效縮短,增加施工性及經濟性。

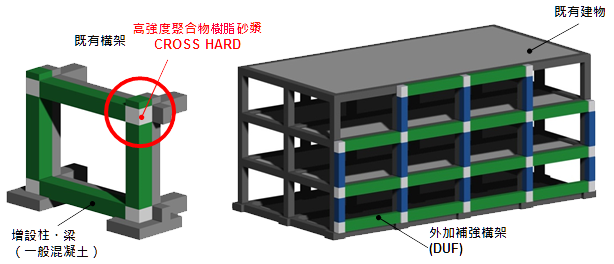

型式一

型式一

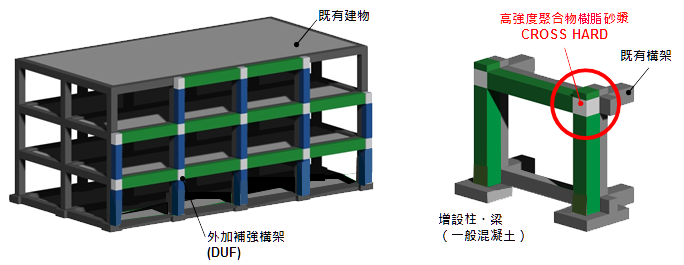

型式二(無地梁)

型式二(無增設地梁)

CROSS HARD的優勢

DUF 施作後外觀示意圖

CROSS HARD優點:
*能改善梁筋端部錨定的能力
*提升梁柱接頭區強度
*梁筋能使用高強度鋼筋(SD490)
*既有基礎強度足夠,不須額外施作新基礎

範例:
梁筋採用5-D32(SD420)且柱寬為45cm

CROSS HARD
F'c=600kgf/cm2
一般混凝土
F'c=280kgf/cm2
Ldh (cm) 33 49
h (cm) 70 102
計算公式

DUF施工流程

DUF施工方式簡單,一般場鑄混凝土施工方式即可完成(含梁柱接頭UBE材料-CROSS HARD )。其施工步驟如下方所示:

1. 植筋
植筋 植筋
植筋
2. 鋼筋綁紮
鋼筋綁紮 鋼筋綁紮
鋼筋綁紮
3. 混凝土澆置
混凝土澆置 混凝土澆置
混凝土澆置
4. CROSS HARD 澆置
CROSS HARD 澆置 CROSS HARD 澆置
