「DESIGN U FRAME」性能測試

台灣性能測試-國家地震工程研究中心實驗參觀活動

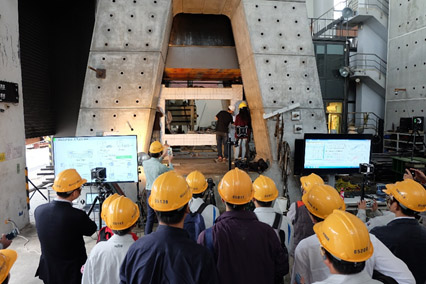

2017年10月31日於國家地震工程研究中心進行實驗參觀活動,總計51名學者及技師共同參與,其主要測試目的為確認 Design U Frame工法(DUF)之補強性能。

本次試體模擬台灣七層建物的一樓,採用DUF工法補強後進行水平側推實驗。實驗結果顯示補強後之極限水平側力約為補強前的三倍;變形能力約提升兩倍。

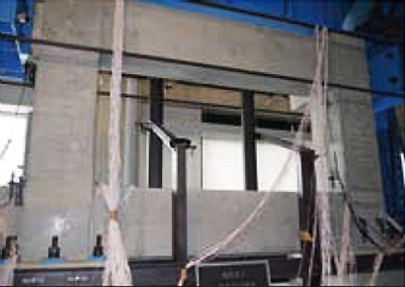

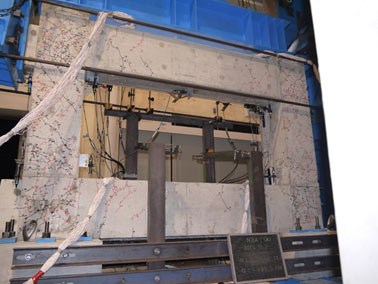

DUF水平側推實驗

MATS的DUF水平側推實驗
(MATS : Multi-Axial Testing System)

DUF水平側推實驗

DUF工法說明介紹

日本性能測試-試體製作過程

DUF工法於日本性能測試之試體施作流程(含CROSS HARD)

應變計

應變計

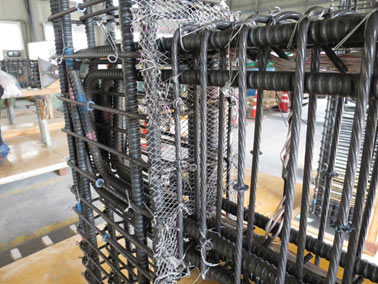

免拆模網的設置

免拆模網的設置

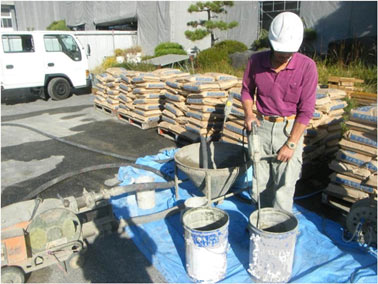

CROSS HARD 拌合

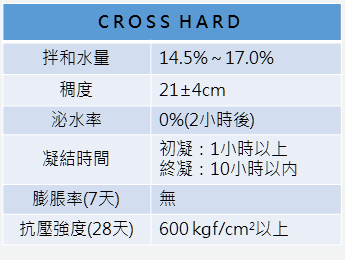

CROSS HARD 材料資訊

CROSS HARD 拌合

CROSS HARD 拌合

CROSS HARD 澆置

CROSS HARD 澆置

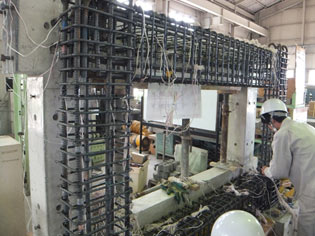

試體測試

試體測試

日本性能測試

DUF工法於日本已經過多次試驗驗證,經本工法補強其耐震能力能大幅提升。測試結果如下所示:

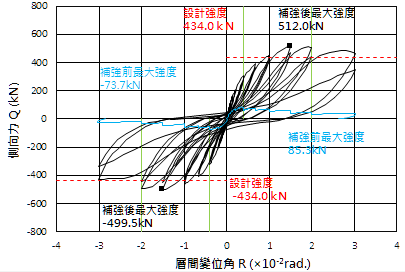

DUF水平側推實驗

DUF水平側推實驗

DUF水平側推實驗

P.S. 補強能力與斷面尺寸及鋼筋配置有關...
CROSS HARD設計強度採600 kgf/cm2

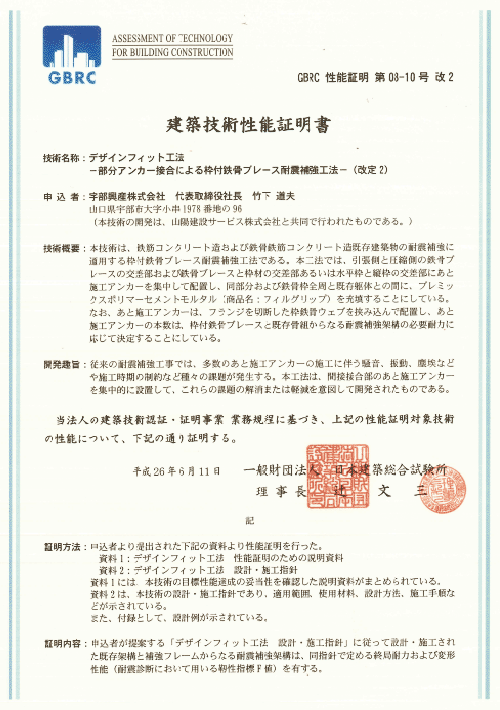

建築技術性能證明 (一般財團法人 日本建築綜合試驗所)

建築技術性能證明

GBRC 性能証明 第 13-27 号
特願 2012-224312

DESIGN U FRAME 工法取得一般財團法人日本建築綜合研究所的[ 建築技術性能證明 ].

若依[ 建築技術性能證明評價概要報告書 ] 方式進行設計及施工 , 可以確保既有建物補強後之性能.

建築技術性能證明

DUF工法於日本取得建築技術性能證明,其補強效果獲得肯定。

日本案例分享

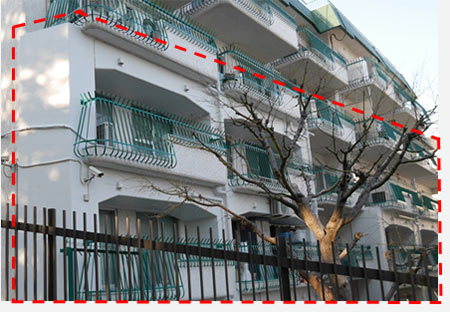

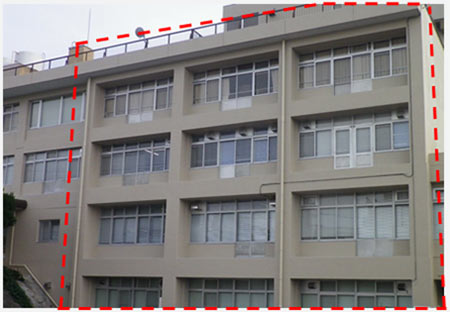

本工法從2014年開始於日本開放使用,截至目前已有超過30棟的實績。虛線範圍內為DUF工法施作區域,採用DUF補強-原本的外觀及採光照明皆不受影響。

公寓

公寓

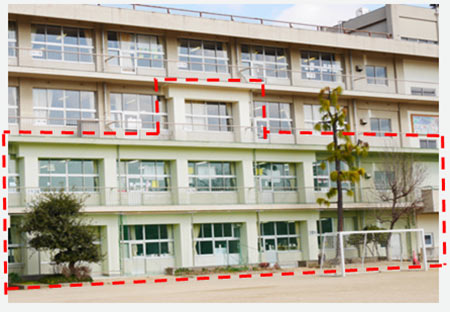

學校

學校

學校

學校

飯店

飯店

台灣性能測試-試體製作

7/13-基礎施作

7/13-基礎施作

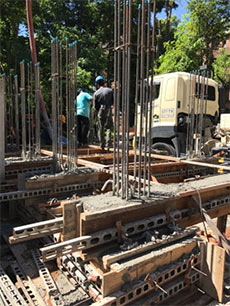

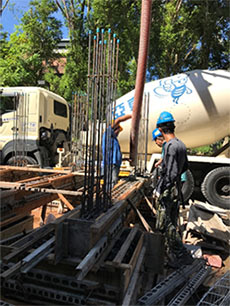

7/19-基礎澆置

7/19-基礎澆置

7/19-基礎澆置

7/19-基礎澆置

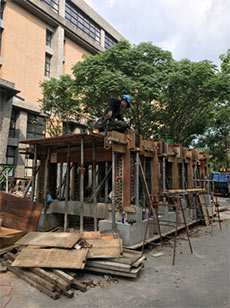

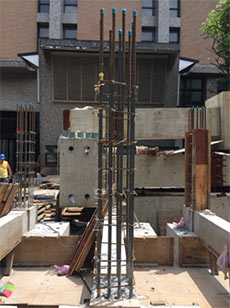

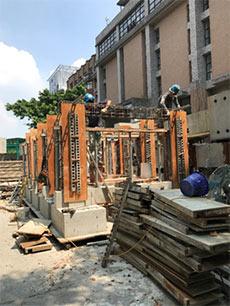

7/26-柱封膜

7/26-柱封膜

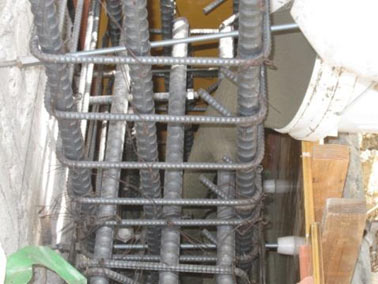

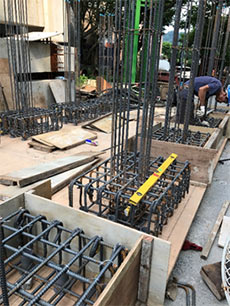

7/27-梁筋綁紮

7/27-梁筋綁紮

8/15-梁端板施作

8/15-梁端板施作

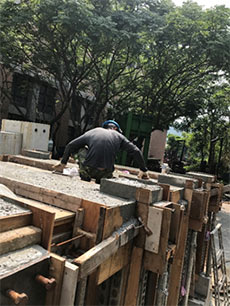

8/18-試體澆置

8/18-試體澆置

8/18-試體澆置

8/18-試體澆置

SPECIMEN 1 – 原型試體

拍攝時間-當日工進

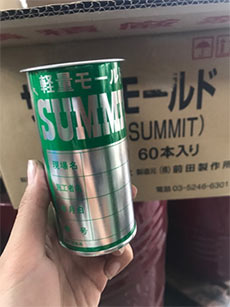

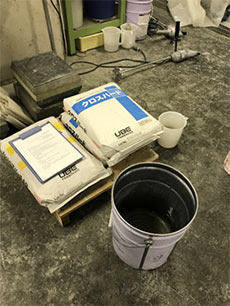

8/19-CROSS HARD包裝

8/19-CROSS HARD
包裝

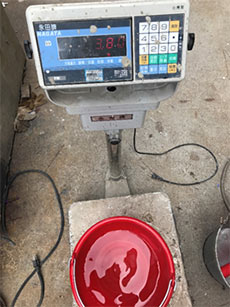

8/19-CROSS HARD水量

8/19-CROSS HARD
水量

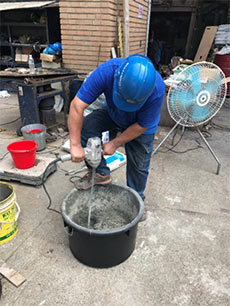

8/19-CROSS HARD試拌

8/19-CROSS HARD
試拌

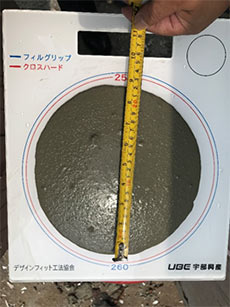

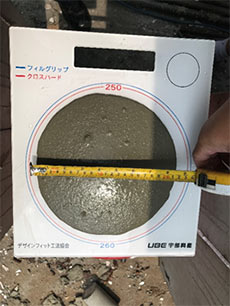

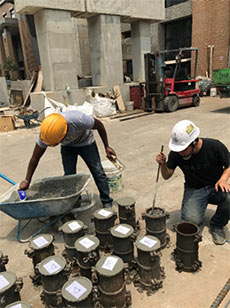

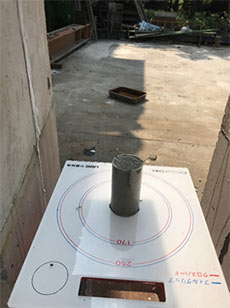

8/19-CROSS HARD稠度試驗

8/19-CROSS HARD
稠度試驗

8/19-CROSS HARD稠度試驗

8/19-CROSS HARD
稠度試驗

8/19-CROSS HARD稠度試驗

8/19-CROSS HARD
稠度試驗

8/19-CROSS HARD試體施作

8/19-CROSS HARD
試體施作

8/19-CROSS HARD試體施作

8/19-CROSS HARD
試體施作

CROSS HARD台灣試拌

拍攝時間-當日工進

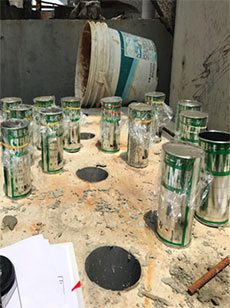

9/15-SGS抗壓強度試驗

9/15-SGS抗壓強度
試驗

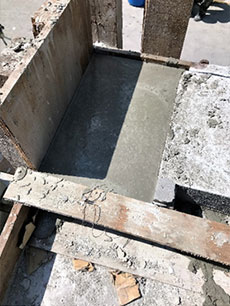

9/16-地梁澆置

9/16-地梁澆置

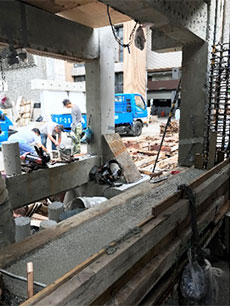

9/17-梁柱接頭澆置

9/17-梁柱接頭澆置

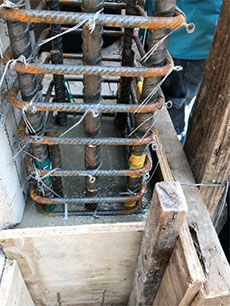

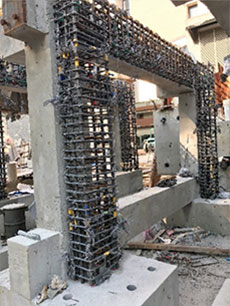

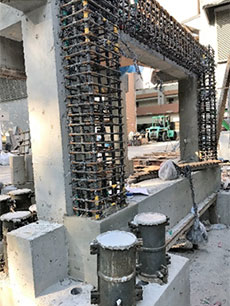

9/18-鋼筋綁紮

9/18-鋼筋綁紮

9/18-鋼筋綁紮

9/18-鋼筋綁紮

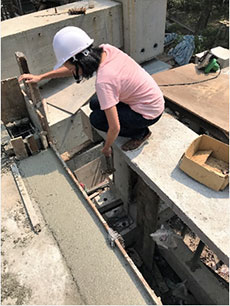

9/22-混凝土澆置

9/22-混凝土澆置

9/23-梁柱接頭澆置

9/23-梁柱接頭澆置

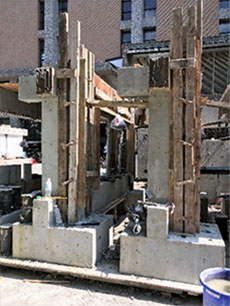

9/23-試體製作完畢

9/23-試體製作完畢

SPECIMEN2&3 - DUF補強試體

拍攝時間-當日工進
